D.F.D - C.P.D. - Faculdades Claretianas (geral)

D.F.D - C.P.D. - Faculdades Claretianas (Sist. De Banco de Dados da Internet)

D.F.D - C.P.D. - Faculdades Claretianas (Sist da Internet)

D.F.D - C.P.D - Faculdades Claretianas (Sist. Administrativo - Acadêmico)

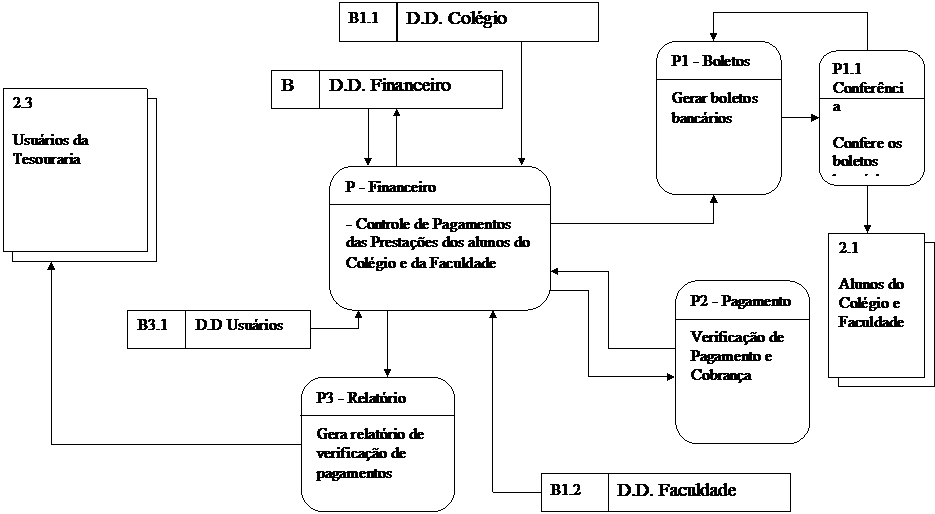

D.F.D. - C.P.D. - Faculdades Claretianas (Sist. Administrativo - Financeiro)

D.F.D - C.P.D. - Faculdades Claretianas (Sist. da Biblioteca)

Cópia

Cópia

Cópia

Cópia

Usuário

Consulta

ACERVO_CLARET

BIBUSU

BIBUSU

Usuário

Refer

BIBUSU

ACERVO_CLARET

Usuário

Bibli

ACERVO_CLARET

Usuário

Ptécnico

Modular

Biblioteca

1.6.1

Horários

1.5.1

Faculdade

1.4.2

Colégio

1.4.1

Pof. de E.F.

1.3.1

Faculdade

3

Colégio

2

1.1.2.1.1

1.1.2

1.1.1.1.1

1.1.1

1.1.1.1

   1.1.2.1

1

Senhas

1.6

1.5

1.4

1.33

1.2

1.1

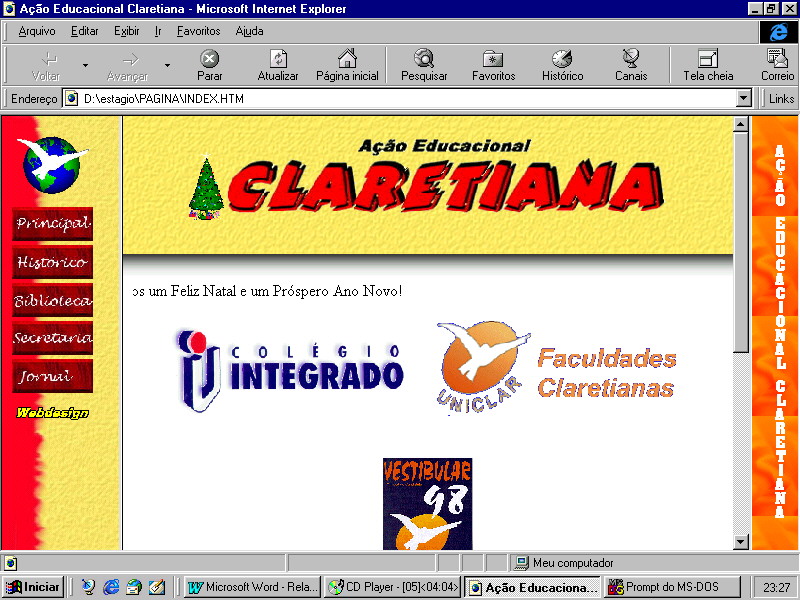

Página Inicial

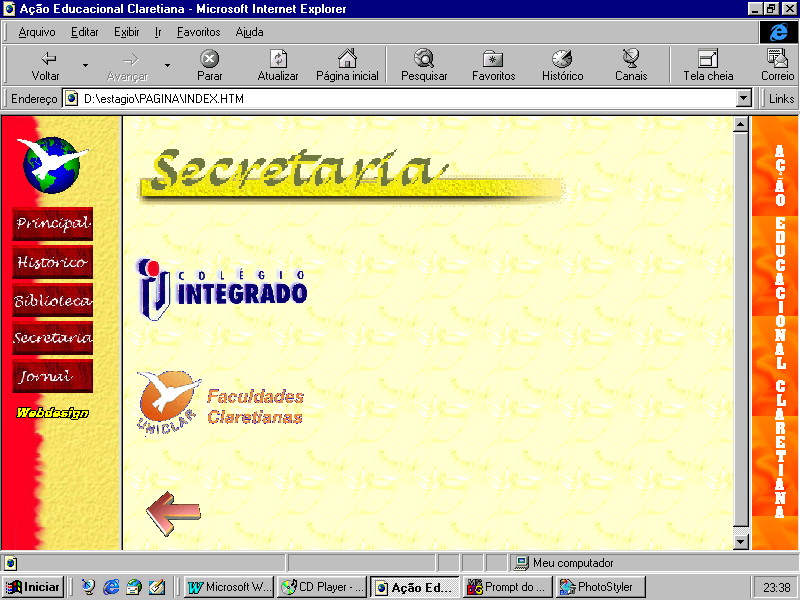

·         Secretarias

·         Comunicação escolar

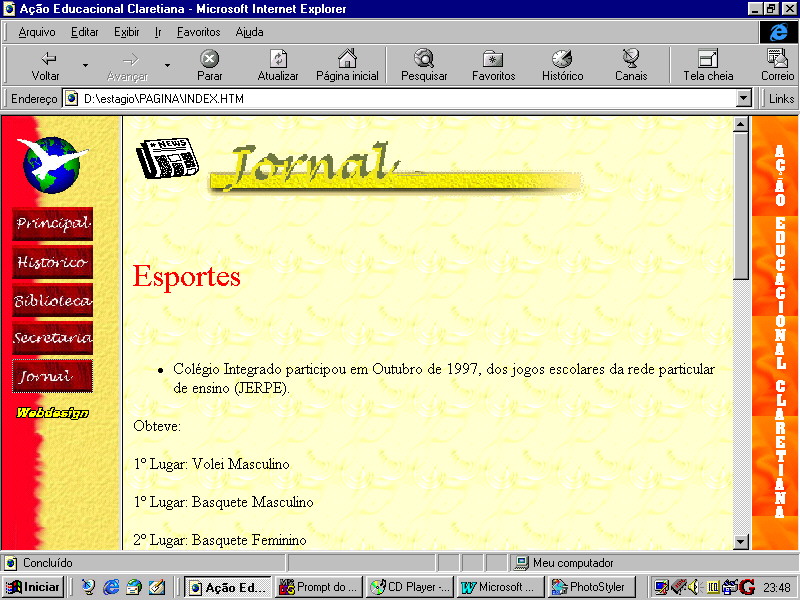

·         Jornal

·         Cal. Provas

·         Horário Aulas

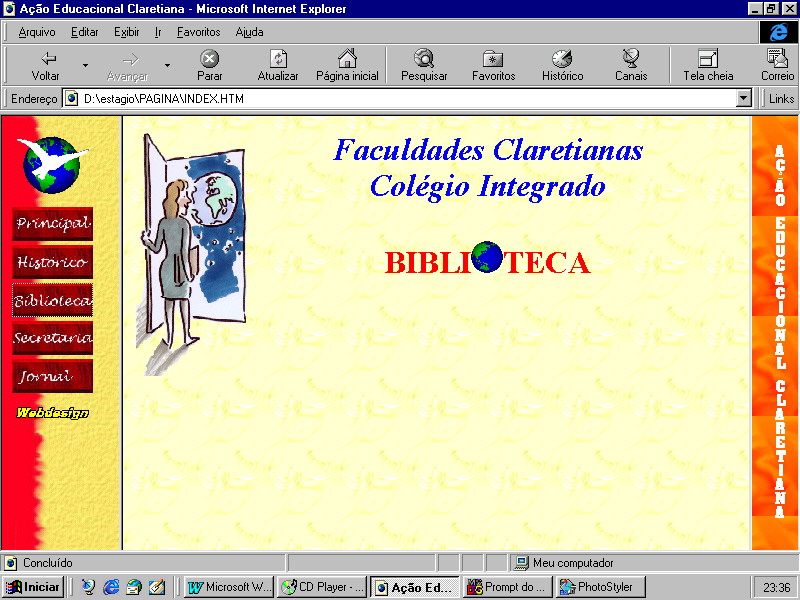

·         Biblioteca

1

D.F.D Sistema Internet

1

3

Senhas

1

2

Macro Fluxo do Sistema

N

S

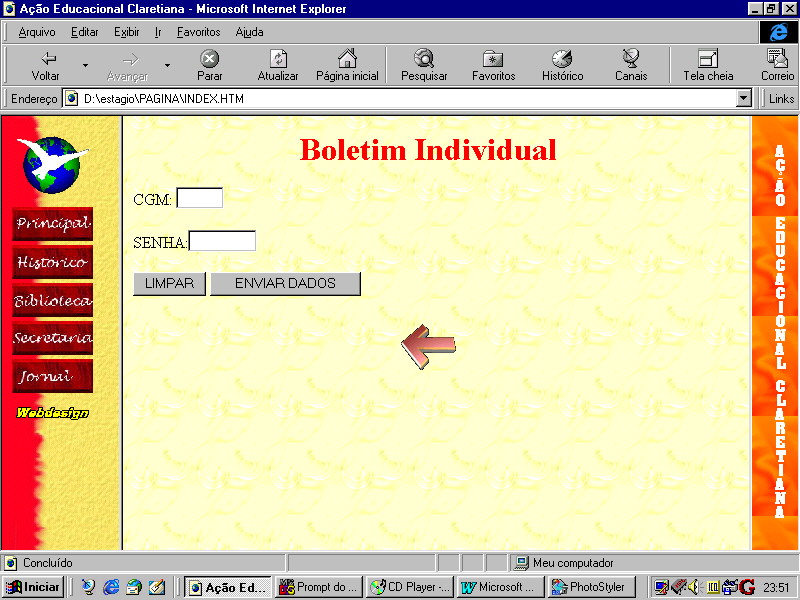

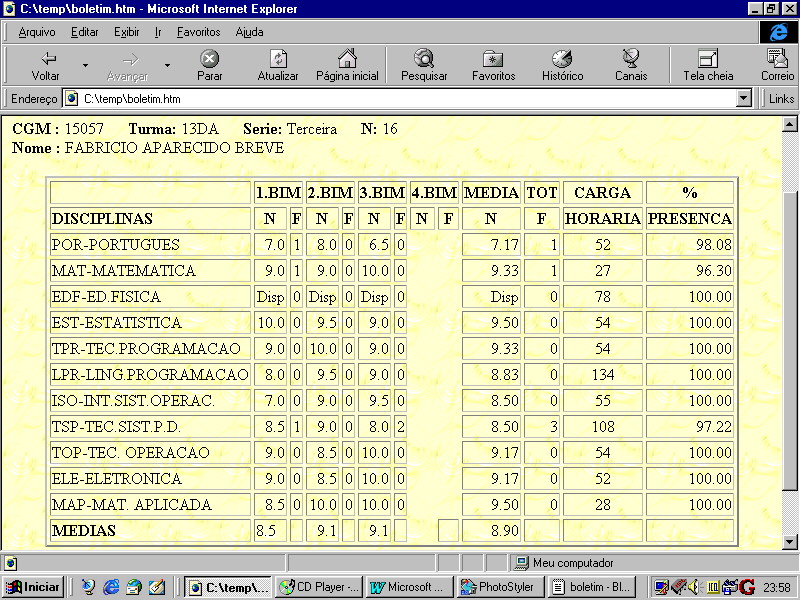

Elaboração do Boletim

Macro Fluxo da verificação de senhas

Usuários

Visão Geral do Sistema

Escolha da Linguagem de Programação

A linguagem usada para programar o web site da Ação Educacional Claretiana foi HTML para criação das páginas em geral, com algumas implementações usando JAVASCRIPT para consistência em formulários, além de extensões Internet Explorer para criação de efeitos visuais.

Um dos conteúdos pedidos para o website foi um sistema em que fosse possível aos alunos consultarem seus boletins escolares usando a Internet. A instituição usa atualmente um sistema desenvolvido em Clipper para emitir os boletins em papel. Nosso objetivo era criar um programa capaz de montar um boletim na Internet usando os bancos de dados existentes do programa utilizado pela instituição.

A maneira mais utilizada de disponibilizar dados extraidos de bases de dados na Internet atualmente é o CGI. O programa CGI tem a função de ler os dados passados por um formulário em HTML e fornecer a saída no formato HTML a partir dos dados entrados.

Em servidores UNIX, as linguagens mais usadas para fazer o código CGI são Perl e C. Porém os nossos bancos de dados estavam no formato DBF (Dbase) que não é suportado por estas linguagens em UNIX. Optamos então por fazer um programa em Clipper e manter o sistema funcionando em um servidor Web Windows 95 ou Windows NT.

Qualquer linguagem de 32 bits poderia ser usada para fazer o programa CGI, porém o Clipper é uma linguagem de 16 bits e era necessário que houvesse uma ligação entre o programa em Clipper e a página HTML. Para tanto criamos um pequeno código em C++ que fizesse a leitura dos dados passados pelo usuário na página e os repassasse para o programa em Clipper. O programa em Clipper através de sucessivas buscas nos bancos de dados do sistema reúne os dados necessários no boletim e dá a saida no formato de páginas HTML. Estes dados são lidos então pelo programa em C++ e os repassa para o browser do usuário.

Identificação das Variáveis

Variáveis do programa em Clipper.

Variáveis Públicas de Controle:

X - Controle de vetores diversos.

Y - Controle de vetores diversos.

INDVET - Índice do vetor de matérias. Quantidade de matérias.

Variáveis Públicas de Memória Temporária de Dados

SIT - Resultado da verificação de existência do CGM e validade da senha.

ICGM - CGM digitado pelo aluno.

ISENHA - Senha digitada pelo aluno.

ANOATUAL - Variável que armazena o ano corrente de um banco de dados.

BIATUAL - Variável que armazena o bimestre corrente de um banco de dados.

ICURSO - Curso do aluno.

ITURMA - Turma do aluno que vem do banco de dados.

ISÉRIE - Série do aluno que do banco de dados.

INÚMERO - Número do aluno que vem do banco de dados.

INOME - Nome do aluno que vem do banco de dados.

Matrizes:

MATS = Nome da matéria por extenso.

Mat= Matéria (Código).

F1 = Faltas do 1º Bim.

F2 = Faltas do 2º Bim.

F3 = Faltas do 3º Bim.

F4 = Faltas do 4º Bim.

N1 = Notas do 1º Bim.

N2 = Notas do 2º Bim.

N3 = Notas do 3º Bim.

N4 = Notas do 4º Bim.

MedBI = Medias dos bimestres.

N5 = Média de notas de cada matéria.

F5 = Total de faltas.

Variáveis do Sistema em C++ e HTML

CGM = Cgm fornecido pelo usuário

Senha = Senha fornecida pelo usuário

Identificação das funções

Referentes ao programa em Clipper

Function ABREBANCO( )

Abre e indexa os bancos de dados.

Function VERIFICA ( )

Verifica se o CGM existe e se a senha é válida no BD Aluno2.

Function PEGANOTA( )

Pega todas as notas do aluno no BD Nota e armazena nas respectivas matrizes.

Function ADNOTA ( )

Adiciona as notas encontradas na matriz.

Function PEGAMATE ( )

Pega no BD Discip o nome de cada matéria.

Function SAIDA ( )

Dá a saída dos dados p/ o programa em C.

Function CALCMEDIA ( )

Calcula as média de cada matéria.

Variáveis:

Divisor=0 => Implementa em 1 cada vez que um novo valor é encontrado.

Function CALCMEDBI ( )

Calcula a média de todos os bimestres.

Variáveis:

Matriz Divisor - Por quanto será dividido o número de notas de cada matéria.

Function PEGADADOS ( )

Pega os dados pessoais, curso, numero, serie do aluno no BD Aluno2.

Function CALCCHTOT ( )

Calcula a carga horária total de cada matéria com base nos dados de Disepoca.DBF.

Viabilidade e Implantação do sistema

O Sistema foi requerido para tornar mais fácil e rápido o acesso dos alunos ao boletim pela Internet, visto que ele só era obtido através da Secretaria do Colégio e da Faculdade.

Levando-se em consideração que todos os aperfeiçoamentos propostos poderiam ser adaptados ao sistema atual sem maiores problemas, dentro de um tempo razoável, a um custo compensador e trazendo diversos benefícios aos pesquisadores.

O sistema deverá ser implantado antes do término de 1997, pois a Instituição precisa rapidamente de uma página na Internet, pelo motivo de haver somente uma página referente ao Provedor de Acesso à Internet Claretianas, e não haver uma página que tratasse dos assuntos do Colégio Integrado e das Faculdades Claretianas.

A página irá conter também informações sobre o Vestibular das Faculdades Claretianas, e este é mais um dos motivos pelo qual o sistema será implantado o mais rápido possível.A implantação do sistema é muito simples, devido ao motivo da Instituição já manter um provedor Internet no ar, bastando apenas disponibilizar as páginas em um domínio já adquirido anteriormente. A única parte do sistema que não pode ser imediatamente inclusa é a disponibilização dos boletins on-line, isto porque o sistema que monta o boletim deve rodar em um servidor Windows 95 ou Windows NT, e os servidores que a instituição possui rodam todos o sistema LINUX. Porém por um custo relativamente baixo será possível adicionar um servidor Windows para trabalhar em conjunto com os servidores LINUX e sem nenhuma dificuldade de instalação ou configuração.

Lay Out de Arquivos

A => Aluno2.DBF => Informações dos alunos - Pessoais, turma, etc.

Empresa: Ação Educacional Claretiana				Data:			Fls:
Sistema: Boletim de Aluno		Módulo:					Código:
Nome do Arquivo: Dados dos Alunos					FileName: Alunos2
Nome Mnemônico	Posição Inicial		Posição Final			Tamanho		Tipo	OBS:
Ano						4		Numeric
Semestre						1		Numeric
CGM						5		Numeric
Digito						2		Numeric
Turma						4		Character
Numero						3		Numeric
Nome						20		Character
Sobrenome						35		Character
Sexo						1		Character
Dtmat						8		Date
Situacao						2		Numeric
Dtsit						8		Date
Codaprov						1		Character
Senha						8		Character

B => Nota.DBF => Armazena as notas dos alunos.

Empresa: Ação Educacional Claretiana

Data:

Fls:

Sistema: Boletim de Aluno

Módulo:

Código:

Nome do Arquivo: Notas

FileName: Nota

Nome Mnemônico

Ano

Semestre

Turma

Numero

CGM

Discip

Epoca

TipoDisp

Nota

Conceito

Falta

Posição Inicial

Posição Final

Tamanho

Tipo

Numeric

Character

Numeric

Character

Numeric

Character

Numric

OBS:

2 decimais

E=> Curso.DBF => Nomes dos cursos, etc.

Empresa: Ação Educacional Claretiana

Data:

Fls:

Sistema: Boletim de Aluno

Módulo:

Código:

Nome do Arquivo: Cursos

FileName: Curso

Nome Mnemônico

Curso

Grau

Nome

Nrseries

Discip

Oficial

Usual

Abrev

Parte

Posição Inicial

Posição Final

Tamanho

Tipo

Character

Numeric

Character

Numeric

Character

OBS:

F => Disepoca.DBF => Cargas horárias de cada matéria em cada bimestre.

Empresa: Ação Educacional Claretiana				Data:				Fls:
Sistema: Boletim de Aluno			Módulo:					Código:
Nome do Arquivo: Disciplina por época						FileName: Disepoca
Nome Mnemônico	Ano	Semestre			Turma		Discip		Epoca	Descricao	Carga
Posição Inicial
Posição Final
Tamanho	4	1			3		4		2	5	3
Tipo	Numeric	Numeric			Character		Numeric		Numeric	Character	Numeric
OBS:

Especificações Técnicas

Por se tratar de um sistema de páginas para Internet, deverá sempre existir um computador cliente e um servidor. A máquina servidora deve ser mantida pela instituição fornecendo acesso as máquinas clientes 24 horas por dia. A máquina cliente não precisará necessariamente estar na instituição, visto que os usuários do sistema poderão ser quaisquer pessoas que venham a acessá-lo pela Internet.

Configuração mínima para o servidor:

· IBM PC AT 386 SX ou compatível

· 4 Mb RAM

· Disco rígido IDE mínimo 100 Mb

· Monitor VGA Mono

· Video 512 Kb RAM

· Modem e/ou placa de rede p/ conexão c/ Internet

· Sistema Operacional Windows 95 ou Windows NT

· Qualquer programa para servidor WEB para Windows 95 conhecido no mercado (Ex: Folkweb)

Configuração recomendada para o servidor:

· IBM PC Pentium 133 ou superior

· 16 Mb RAM

· Disco rígido SCSI

· Monitor SVGA Color

· Vídeo 2 Mb RAM

· Link rápido c/ Internet

· Sistema Operacional Windows 95 ou Windows NT

· Qualquer programa de servidor WEB para Windows 95 conhecido no mercado.

Configuração para máquina cliente:

A máquina cliente poderá ser qualquer máquina rodando um browser que suporte JAVASCRIPT e esteja conectada à Internet.

Preços das configurações:

Servidor Mínima: U$ 600,00

Servidor Recomendada: U$ 2000,00

Cliente: U$ 300,00

A rapidez do sistema dependerá da configuração escolhida. É altamente recomendável usar uma configuração igual ou parecida com a "Configuração recomendada para máquina servidor" para obter uma boa velocidade. Usando a configuração mínima o sistema rodará sem maiores problemas, porém os usuários perderão mais tempo ao acessar as páginas do servidor e haverá também uma demora considerável na obtenção do boletim pela Internet.

Operação e cuidados com relação ao sistema

Por medidas de segurança não deverão ser usados no programa boletim os bancos de dados originais do sistema da instituição. Não há problemas em se usar uma cópia destes, visto que atualizações são feitas apenas a cada 2 meses aproximadamente. O uso dos bancos de dados originais poderia trazer grandes problemas no caso de um hacker conseguir entrar no sistema e alterar dados nessas bases originais.

Para utilizar o sistema basta executar um servidor WEB em uma máquina Windows 95 ou NT. Os diretórios PAGINA e BOLETIM deverão estar preferencialmente no "root" deste servidor, ou em qualquer outro diretório, porém eles deverão sempre serem subdiretórios do mesmo diretório.

Para executar o programa, basta chamar o endereço IP ou host da máquina servidora através do browser de uma máquina cliente.

Como todo site na Internet, é necessário que se faça constantes atualizações na página. Sempre que houver mudança de bimestre do ano letivo deverão ser atualizados os bancos de dados do boletim e alterados o número do bimestre e/ou do ano corrente no banco de dados ANO.DBF para que funcione corretamente.

Transcrição dos Programas

Arquivo Ver_Bol.C

Linguagem: C++

#include <stdio.h>

static char ax[50];

static int c0,c1,l,i;

static char cgm[15],senha[15],com[55];

static char *cont(char var[15])

{

static char ax2[20];

l = ((int) strlen(var)) + 1;

c0 = 0; c1 = 0;

var = strstr(getenv("QUERY_STRING"),var);

var = var+l;

while(var[c0] != '&' && (c0 < ((int) strlen(var))) )

{

if (var[c0] != '+')

{

ax2[c1] = var[c0]; c1=c1+1;

}

c0=c0+1;

}

ax2[c1] = '\0';

return ax2;

}

int main(void)

{ /* Desativa a bufferizacao para stdin.*/

setvbuf(stdin, NULL, _IONBF, 0); /* Informa ao cliente o que vamos enviar */

// printf("Content-type: text/html\n\n");

i = sprintf(cgm,"%s",cont("cgm"));

i = sprintf(senha,"%s",cont("senha"));

i = sprintf(com,"boletim %s %s",cgm,senha); printf("");

system(com);

system("type saida.prn");

printf("");

return(0);

}

Arquivo: Boletim.prg

Linguagem: Clipper

******************************************************

* BOLETIM - GERADOR DE PAGINA HTML C/ TABELA BOLETIM *

* Versao 1.0 Beta - *

******************************************************

PROCEDURE BOLETIM(PAR2,PAR1)

SET DELETED ON

SET ALTERNATE ON

SET ALTERNATE TO SAIDA.PRN

PUBLIC SIT

PUBLIC ICGM

PUBLIC ISENHA

PUBLIC ANOATUAL

PUBLIC BIATUAL

PUBLIC INDVET

DECLARE MATS[0],MAT[1],F1[1],F2[1],F3[1],F4[1],N1[1],N2[1],N3[1],N4[1],MEDBI[5]

ICURSO=SPACE(1)

ITURMA=SPACE(1)

ISERIE=SPACE(1)

INUMERO=SPACE(1)

INOME=SPACE(1)

F1[1]=SPACE(2)

F2[1]=SPACE(2)

F3[1]=SPACE(2)

F4[1]=SPACE(2)

N1[1]=SPACE(4)

N2[1]=SPACE(4)

N3[1]=SPACE(4)

N4[1]=SPACE(4)

ICGM=PAR1

ISENHA=PAR2

ABREBANCO()

VERIFICA()

?"</PRE>"

?'<BODY BACKGROUND="../pagina/imagens/tex22.gif">'

?'<CENTER><H1>Boletim Individual</H1></CENTER>'

DO CASE

CASE SIT="A"

PEGADADOS()

PEGANOTA()

PEGAMATE()

DECLARE N5[INDVET],F5[INDVET]

CALCMEDIA()

CALCMEDBI()

DECLARE CHTOT[INDVET],PRES[INDVET]

CALCCHTOT()

SAIDA()

CASE SIT="B"

?"Senha incorreta."

CASE SIT="C"

?"CGM nao cadastrado."

ENDCASE

?'<a href="../pagina/secretar/colegio/boletim.htm">'

?'<img src="../pagina/imagens/voltar.gif" border=0></a>'

?'</BODY>'

SET ALTERNATE OFF

********************************************************************

FUNCTION ABREBANCO()

SELE A

IF .NOT. FILE("ALUNO2.NTX")

USE ALUNO2 SHARED

INDEX ON CGM TO ALUNO2

ELSE

USE ALUNO2 INDEX ALUNO2 SHARED

ENDIF

SELE B

IF .NOT. FILE("NOTA.NTX")

USE NOTA SHARED

INDEX ON STR(ANO,4)+STR(CGM,5)+STR(DISCIP,4)+STR(SEMESTRE,1) TO NOTA

ELSE

USE NOTA INDEX NOTA SHARED

ENDIF

SELE C

USE ANO

ANOATUAL=ANO

BIATUAL=BIMESTRE

SELE D

IF .NOT. FILE("DISCIP.NTX")

USE DISCIP SHARED

INDEX ON DISCIP TO DISCIP

ELSE

USE DISCIP INDEX DISCIP SHARED

ENDIF

SELE E

IF .NOT. FILE("CURSO.NTX")

USE CURSO SHARED

INDEX ON CURSO TO CURSO

ELSE

USE CURSO INDEX CURSO SHARED

ENDIF

SELE F

IF .NOT. FILE("DISEPOCA.NTX")

USE DISEPOCA SHARED

INDEX ON STR(ANO,4)+TURMA+STR(DISCIP,4)+STR(EPOCA,2) TO DISEPOCA

ELSE

USE DISEPOCA INDEX DISEPOCA SHARED

ENDIF

RETU(.T.)

********************************************************************

FUNCTION VERIFICA

SELE A

GOTO TOP

SET SOFTSEEK OFF

SET DELETED ON

SEEK ICGM

IF .NOT. EOF()

IF ISENHA=SENHA

SIT="A"

ELSE

SIT="B"

ENDIF

ELSE

SIT="C"

ENDIF

RETU(.T.)

********************************************************************

FUNCTION PEGANOTA()

INDVET=1

SELE B

GOTO TOP

LOCATE FOR STR(ANO,4)=ANOATUAL .AND. CGM=VAL(ICGM) .AND. TURMA=ITURMA

MAT[INDVET]=DISCIP

ADNOTA()

DO WHILE .NOT. EOF()

CONTINUE

IF .NOT. EOF()

IF MAT[INDVET]<>DISCIP

INDVET++

AADD(MAT,DISCIP)

AADD(F1,SPACE(2))

AADD(F2,SPACE(2))

AADD(F3,SPACE(2))

AADD(F4,SPACE(2))

AADD(N1,SPACE(4))

AADD(N2,SPACE(4))

AADD(N3,SPACE(4))

AADD(N4,SPACE(4))

ADNOTA()

ELSE

ADNOTA()

ENDIF

ENDDO

RETU(.T.)

******************************************************************

FUNCTION ADNOTA()

DO CASE

CASE EPOCA=1

IF TIPODISP=SPACE(1)

N1[INDVET]=STR(NOTA,4,1)

ELSE

N1[INDVET]="Disp"

ENDIF

F1[INDVET]=STR(FALTA,2)

CASE EPOCA=2 .AND. VAL(BIATUAL)>1

IF TIPODISP=SPACE(1)

N2[INDVET]=STR(NOTA,4,1)

ELSE

N2[INDVET]="Disp"

ENDIF

F2[INDVET]=STR(FALTA,2)

CASE EPOCA=3 .AND. VAL(BIATUAL)>2

IF TIPODISP=SPACE(1)

N3[INDVET]=STR(NOTA,4,1)

ELSE

N3[INDVET]="Disp"

ENDIF

F3[INDVET]=STR(FALTA,2)

CASE EPOCA=4 .AND. VAL(BIATUAL)>3

IF TIPODISP=SPACE(1)

N4[INDVET]=STR(NOTA,4,1)

ELSE

N4[INDVET]="Disp"

ENDIF

F4[INDVET]=STR(FALTA,2)

ENDCASE

RETU(.T.)

*****************************************************************

FUNCTION PEGAMATE()

SELE D

FOR X=1 TO INDVET

GOTO TOP

SEEK MAT[X]

AADD(MATS,USUAL)

NEXT X

RETU(.T.)

***********************************************************************

FUNCTION SAIDA()

?"Curso: "+ICURSO

?" "

?"CGM : "+ICGM

?"    "

?"Turma: "+ITURMA

?"    "

?"Serie: "+ISERIE

?"    "

?"N: "+INUMERO

?" "

?"Nome : "+INOME

?" "

?'<DIV ALIGN="CENTER"><CENTER>'

?'<TABLE border="2" cellpading="4" cellspacing="3">'

?'<tr>'

?'<td align="center"> </td>'

?'<td align="center" colspan="2">1.BIM</td>'

?'<td align="center" colspan="2">2.BIM</td>'

?'<td align="center" colspan="2">3.BIM</td>'

?'<td align="center" colspan="2">4.BIM</td>'

?'<td align="center">MEDIA</td>'

?'<td align="center">TOT</td>'

?'<td align="center">CARGA</td>'

?'<td align="center">%</td>'

?'</tr>'

?'<tr>'

?'<td>DISCIPLINAS</td>'

?'<td align="center">N</td>'

?'<td align="center">F</td>'

?'<td align="center">N</td>'

?'<td align="center">F</td>'

?'<td align="center">N</td>'

?'<td align="center">F</td>'

?'<td align="center">N</td>'

?'<td align="center">F</td>'

?'<td align="center">N</td>'

?'<td align="center">F</td>'

?'<td align="center">HORARIA</td>'

?'<td align="right">PRESENCA</td>'

?'</tr>'

FOR X=1 TO INDVET

?"<TR>"

?"<TD>"

?MATS[X]

?"</TD>"

?'<TD align="RIGHT">'

?N1[X]

?'</TD>'

?'<TD align="RIGHT">'

?F1[X]

?"</TD>"

?'<TD align="RIGHT">'

?N2[X]

?"</TD>"

?'<TD align="RIGHT">'

?F2[X]

?"</TD>"

?'<TD align="RIGHT">'

?N3[X]

?"</TD>"

?'<TD align="RIGHT">'

?F3[X]

?"</TD>"

?'<TD align="RIGHT">'

?N4[X]

?"</TD>"

?'<TD align="RIGHT">'

?F4[X]

?"</TD>"

?'<TD align="RIGHT">'

?N5[X]

?"</TD>"

?'<TD align="RIGHT">'

?F5[X]

?"</TD>"

?'<TD align="CENTER">'

?STR(CHTOT[X],3)

?"</TD>"

?'<TD align="RIGHT">'

?STR(PRES[X],6,2)

?"</TD>"

?"</TR>"

?"<TD>"

?"MEDIAS"

?"</TD>"

?"<TD>"

?MEDBI[1]

?'</TD>'

?'<TD>'

?" "

?"</TD>"

?'<TD align="RIGHT">'

?MEDBI[2]

?"</TD>"

?"<TD>"

?" "

?"</TD>"

?'<TD align="RIGHT">'

?MEDBI[3]

?"</TD>"

?"<TD>"

?" "

?"</TD>"

?'<TD align="RIGHT">'

?MEDBI[4]

?"</TD>"

?"<TD>"

?" "

?"</TD>"

?'<TD align="RIGHT">'

?MEDBI[5]

?"</TD>"

?"<TD>"

?" "

?"</TD>"

?"<TD>"

?" "

?"</TD>"

?"<TD>"

?" "

?"</TD>"

?"</TR>"

?""

?"</TABLE></DIV></CENTER>"

RETU(.T.)

***********************************************************************

FUNCTION CALCMEDIA()

FOR X=1 TO INDVET

N5[X]=0

DIVISOR=0

DISP=.F.

IF N1[X]<>SPACE(4) .AND. N1[X]<>"Disp"

N5[X]=N5[X]+VAL(N1[X])

DIVISOR++

ENDIF

IF N2[X]<>SPACE(4) .AND. N2[X]<>"Disp"

N5[X]=N5[X]+VAL(N2[X])

DIVISOR++

ENDIF

IF N3[X]<>SPACE(4) .AND. N3[X]<>"Disp"

N5[X]=N5[X]+VAL(N3[X])

DIVISOR++

ENDIF

IF N4[X]<>SPACE(4) .AND. N4[X]<>"Disp"

N5[X]=N5[X]+VAL(N4[X])

DIVISOR++

ENDIF

IF DIVISOR>=1

N5[X]=STR(N5[X]/DIVISOR,5,2)

ELSE

N5[X]=" Disp"

ENDIF

F5[X]=0

IF F1[X] <>SPACE(2)

F5[X]=F5[X]+VAL(F1[X])

ENDIF

IF F2[X] <>SPACE(2)

F5[X]=F5[X]+VAL(F2[X])

ENDIF

IF F3[X] <>SPACE(2)

F5[X]=F5[X]+VAL(F3[X])

ENDIF

IF F4[X] <>SPACE(2)

F5[X]=F5[X]+VAL(F4[X])

ENDIF

F5[X]=STR(F5[X],4)

NEXT X

RETU(.T.)

*************************************************************************

FUNCTION CALCMEDBI()

DECLARE DIVISOR[5]

AFILL(DIVISOR,0)

AFILL(MEDBI,0)

FOR X=1 TO INDVET

IF N1[X]<>"Disp" .AND. N1[X]<>SPACE(4)

MEDBI[1]=MEDBI[1]+VAL(N1[X])

DIVISOR[1]++

ENDIF

IF N2[X]<>"Disp" .AND. N2[X]<>SPACE(4)

MEDBI[2]=MEDBI[2]+VAL(N2[X])

DIVISOR[2]++

ENDIF

IF N3[X]<>"Disp" .AND. N3[X]<>SPACE(4)

MEDBI[3]=MEDBI[3]+VAL(N3[X])

DIVISOR[3]++

ENDIF

IF N4[X]<>"Disp" .AND. N4[X]<>SPACE(4)

MEDBI[4]=MEDBI[4]+VAL(N4[X])

DIVISOR[4]++

ENDIF

IF N5[X]<>" Disp" .AND. N5[X]<>SPACE(5)

MEDBI[5]=MEDBI[5]+VAL(N5[X])

DIVISOR[5]++

ENDIF

NEXT X

FOR X=1 TO 4

IF DIVISOR[X]<>0

MEDBI[X]=STR(MEDBI[X]/DIVISOR[X],4,1)

ELSE

MEDBI[X]=SPACE(4)

ENDIF

NEXT X

MEDBI[5]=STR(MEDBI[5]/DIVISOR[5],5,2)

RETU(.T.)

****************************************************************

FUNCTION PEGADADOS()

SELE A

GOTO TOP

LOCATE FOR STR(ANO,4)=ANOATUAL .AND. CGM=VAL(ICGM)

ITURMA=TURMA

INUMERO=STR(NUMERO,3)

INOME=TRIM(NOME)+SPACE(1)+TRIM(SOBRENOME)

SELE E

CODCURSO=SUBSTR(ITURMA,3,1)

SEEK CODCURSO

ICURSO=NOME

DO CASE

CASE SUBSTR(ITURMA,2,1)="1"

ISerie="Primeira"

CASE SUBSTR(ITURMA,2,1)="2"

ISerie="Segunda"

CASE SUBSTR(ITURMA,2,1)="3"

ISerie="Terceira"

CASE SUBSTR(ITURMA,2,1)="4"

ISerie="Quarta"

CASE SUBSTR(ITURMA,2,1)="5"

ISerie="Quinta"

CASE SUBSTR(ITURMA,2,1)="6"

ISerie="Sexta"

CASE SUBSTR(ITURMA,2,1)="7"

ISerie="Setima"

CASE SUBSTR(ITURMA,2,1)="8"

ISerie="Oitava"

ENDCASE

RETU(.T.)

****************************************************************

FUNCTION CALCCHTOT()

SELE F

FOR X=1 TO INDVET

CHTOT[X]=0

LOCATE FOR ANO=VAL(ANOATUAL) .AND. TURMA=SUBSTR(ITURMA,1,3) .AND. DISCIP=MAT[X]

CHTOT[X]=CHTOT[X]+CARGA

IF VAL(BIATUAL)>1

FOR Y=1 TO VAL(BIATUAL)

CONTINUE

CHTOT[X]=CHTOT[X]+CARGA

NEXT Y

ENDIF

PRES[X]=(CHTOT[X]-VAL(F5[X]))*100/CHTOT[X]

NEXT X

RETU(.T.)

*****************************************************************

Lay-Out de Telas

Tela Inicial

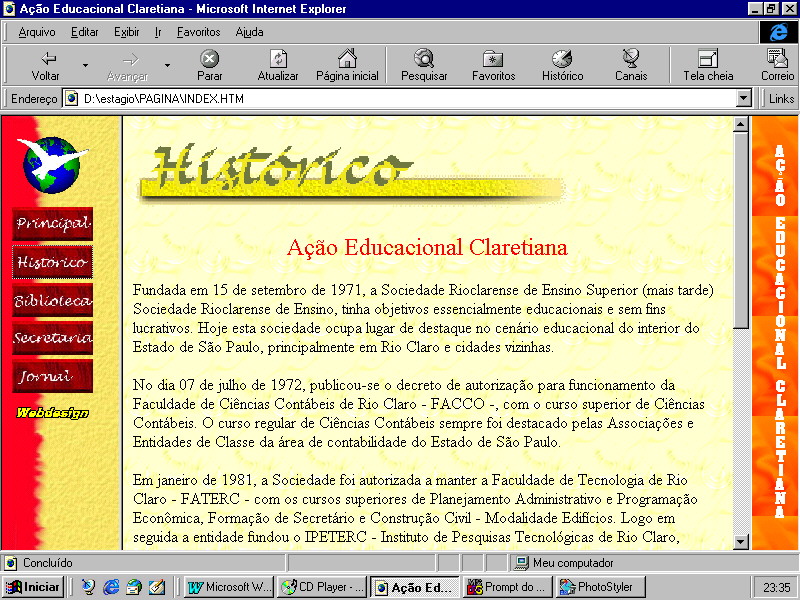

Página Histórico

Página da Biblioteca

Página da Secretária

Página do Jornal

Tela de entrada de dados do Boletim

Departamento

Histórico da Faculdade

Organograma da Empresa

Análise com relação à Funcionalidade do Departamento

D.F.D do C.P.D das Faculdades Claretianas

D.F.D - C.P.D. - Faculdades Claretianas (geral)

D.F.D - C.P.D. - Faculdades Claretianas (Sist. De Banco de Dados da Internet)

D.F.D - C.P.D. - Faculdades Claretianas (Sist da Internet)

D.F.D - C.P.D - Faculdades Claretianas (Sist. Administrativo - Acadêmico)

D.F.D. - C.P.D. - Faculdades Claretianas (Sist. Administrativo - Financeiro)

D.F.D - C.P.D. - Faculdades Claretianas (Sist. da Biblioteca)

1

3

Senhas

1

2

Macro Fluxo do Sistema

N

S

Elaboração do Boletim

Macro Fluxo da verificação de senhas

Usuários

Visão Geral do Sistema

Senhas

Escolha da Linguagem de Programação

Identificação das Variáveis

Identificação das funções

Viabilidade e Implantação do sistema

Lay Out de Arquivos

Especificações Técnicas

Operação e cuidados com relação ao sistema

Transcrição dos Programas

Lay-Out de Telas

D.F.D - C.P.D. - Faculdades Claretianas (geral)

D.F.D - C.P.D. - Faculdades Claretianas (Sist. De Banco de Dados da Internet)

D.F.D - C.P.D. - Faculdades Claretianas (Sist da Internet)

D.F.D - C.P.D - Faculdades Claretianas (Sist. Administrativo - Acadêmico)

D.F.D. - C.P.D. - Faculdades Claretianas (Sist. Administrativo - Financeiro)

D.F.D - C.P.D. - Faculdades Claretianas (Sist. da Biblioteca)

1 3 Senhas 1 2 Macro Fluxo do Sistema N S Elaboração do Boletim Macro Fluxo da verificação de senhas Usuários Visão Geral do Sistema

Senhas

1

3

Senhas

1

2

Macro Fluxo do Sistema

N

S

Elaboração do Boletim

Macro Fluxo da verificação de senhas

Usuários

Visão Geral do Sistema
